Как разобрать телефон Nokia Asha 201?

В свое время Nokia Asha 201 был весьма популярным смартфоном. Оригинальный дизайн, поддержка двух SIM карт, QWERTY-клавиатура, безупречное качество сборки, свойственное всем телефонам Nokia. Не удивительно, что Asha 201 работает у владельцев и по сей день. Хотя, иногда с телефоном могут возникнуть проблемы, и понадобится разобрать устройство для замены деталей. Сегодня мы расскажем, как разобрать Nokia Asha 201 своими руками. Именно для этого и создана наша подробная инструкция.

Для работы понадобятся следующие инструменты:

• TX6 отвертка Torx Plus
• Инструмент для разбора корпусов аналог SRT-6 или медиатор
• Пластиковая лопатка
• Пинцет
• Стоматологический зонд

Если выполняется замена нерабочих узлов на Nokia Asha 201 запчасти нужно купить заранее. Сделать это можно на нашем сайте.

Приступаем к работе. Сначала выключите питание устройства, извлеките аккумулятор (он съемный, поэтому сделать это будет легко), SIM-карты.

Наклейте на дисплей защитную пленку, чтобы не повредить его во время манипуляций.

Откройте заднюю панель и снимите ее.

При помощи отвертки TORX+ 6 открутите 2 шурупа, как показано на фотографии. Придерживайтесь указанной последовательности.

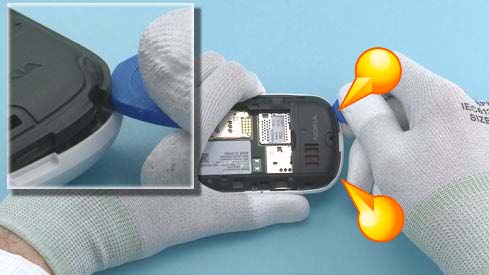

Теперь медиатором осторожно отделите каркас корпуса телефона от лицевой панели. Двигайтесь с нижней части корпуса, постепенно продвигаясь вверх.

Когда вы будете двигаться вдоль всего периметра корпуса, аккуратно открывайте внутренние защелки, которые соединяют данные запчасти Nokia Asha 201. Во время работы помните об отсеках для карты памяти SD и SIM-карт. Действуйте аккуратно, чтобы не повредить эти отсеки.

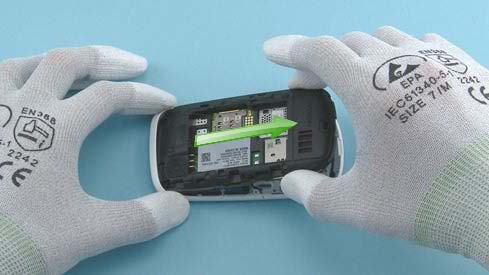

Корпус каркаса снимайте вместе с системной платой. Для этого приподнимайте его с нижнего края вверх. Не переусердствуйте. Если корпус «не идет», еще раз проверьте, открыты ли все внутренние защелки.

Наклейте защитную пленку на экран с обратной стороны.

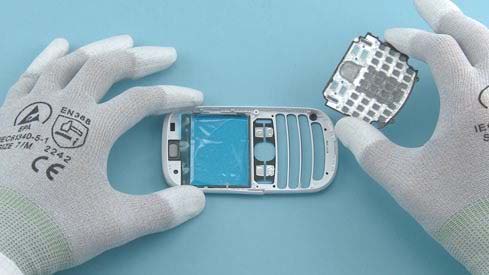

Теперь можно снять клавиатуру с лицевой панели Нокиа 201.

Наклейте на дисплей защитную пленку.

При помощи отвертки Torx+ 6 открутите 4 шурупа в последовательности, указанной на фотографии.

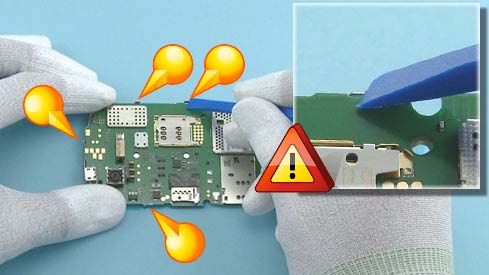

Используя пластиковую лопатку, открепите 3 защелки системной платы.

Снимите системную плату вместе с дисплеем и рамкой клавиатуры с каркаса корпуса телефона.

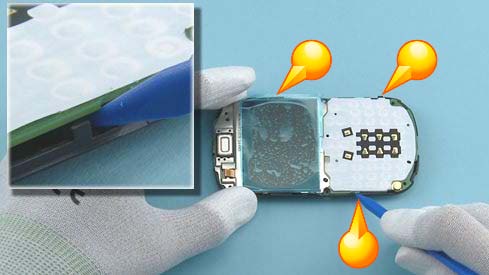

Пластиковой лопаткой открепите еще 4 защелки, которые крепят рамку клавиатуры.

Снимите рамку клавиатуры с модуля системной платы.

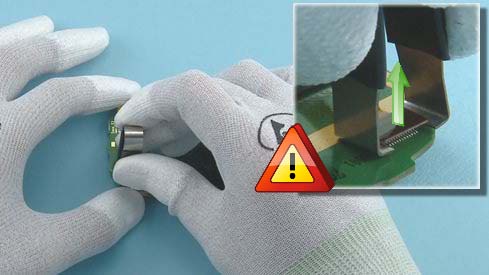

Теперь нужно открепить разъем шлейфа дисплея. Делать это нужно очень осторожно. Разборка Nokia Asha 201 потребует от вас аккуратности и терпения. Не торопитесь, работайте внимательно и осторожно, чтобы не повредить контакты или соединения.

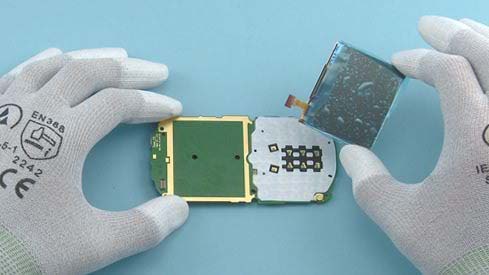

Снимите дисплей с модуля системной платы.

При помощи специального инструмента для извлечения камеры нужно снять фотомодуль.

Пинцетом отклейте скотч от разъема карты памяти. Скотч не предназначен для повторного использования, поэтому его можно утилизировать.

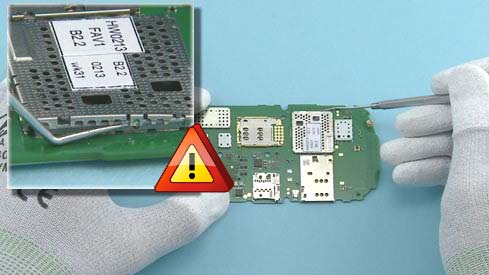

Стоматологическим зондом открепите экран на системной плате. Он тоже не подлежит повторному использованию.

Аналогичным образом открепите еще один экран на системной плате.

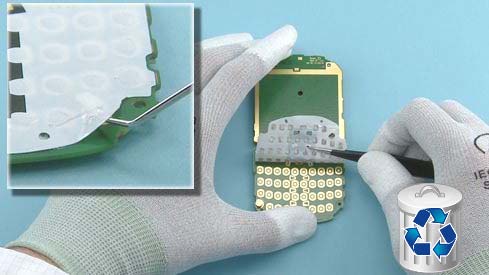

Бережно открепите подложку клавиатуры при помощи стоматологического зонда и пинцета. Этот элемент также нужно выбросить, так как его не используют повторно.

Подденьте слуховой динамик Nokia 201 на рамке клавиатуры стоматологическим зондом и снимите его.

Далее снимаем разъем аудиогарнитуры.

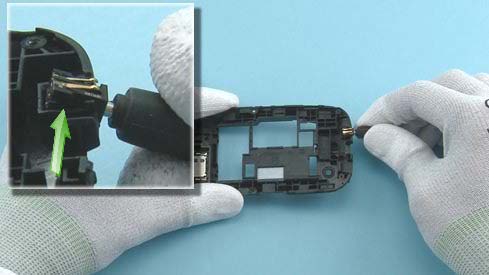

Теперь пришло время снять разъем зарядного устройства.

Следующий шаг – открепить главную антенну от каркаса корпуса телефона и снять ее.

Поздравляем! Разборка Nokia Asha 201 подошла к концу! Теперь вы знаете, как разобрать телефон своими руками.
