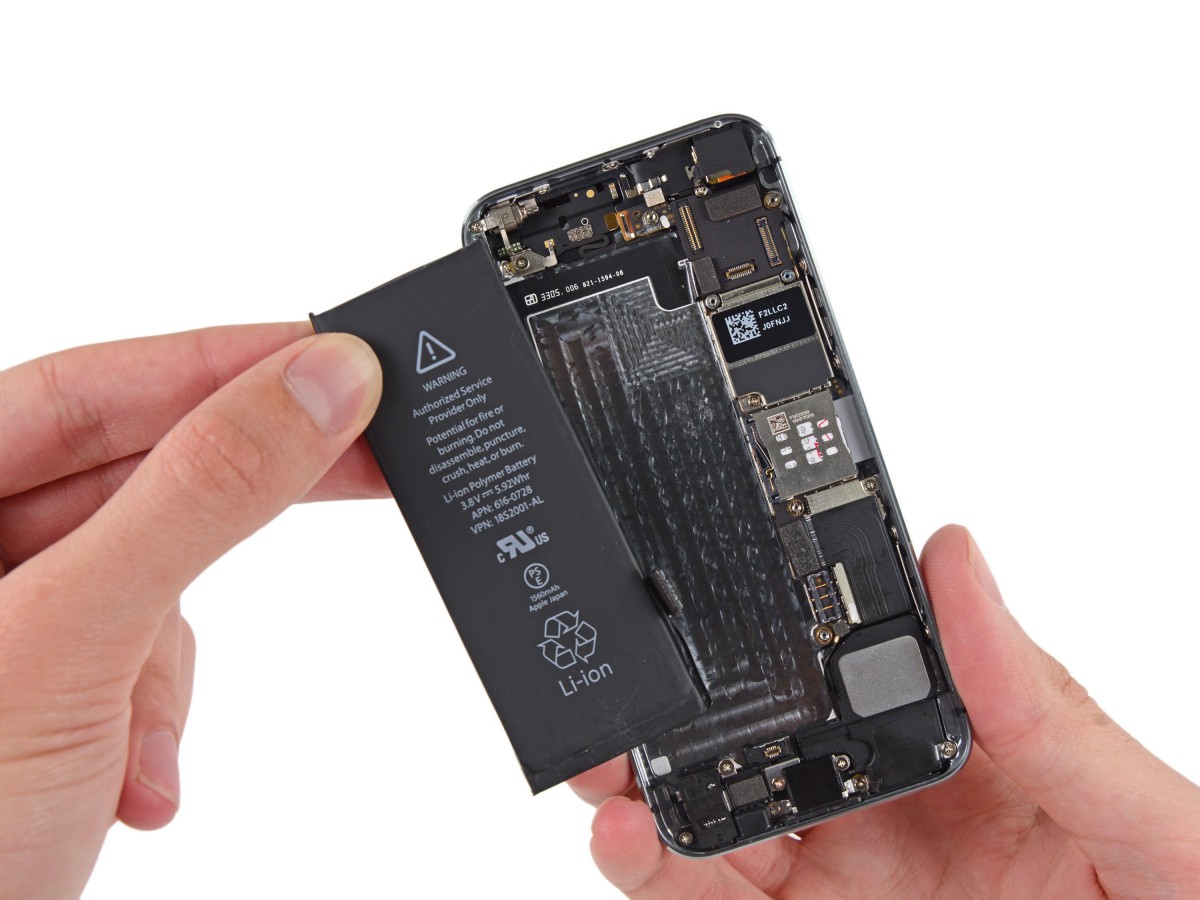

Как заменить аккумулятор на iPhone 5S? Часть 1.

Замена аккумуляторной батареи, казалось бы, является самым простым процессом, который способен выполнить любой пользователь. Однако не в случае, если речь идет о смартфоне iPhone 5S. Дело в том, что производитель не предусматривает возможности самостоятельной разборки корпуса устройства, поэтому заменить батарею в идеале можно только в сервисном центре. Однако мы расскажем вам, как сделать это своими руками.

Используемые инструменты:

• TS1 отвертка pentalobe
• Крестовая отвертка Phillips
• Присоска.
• Лопатка из пластика, предназначенная для разбора корпусов.
• Пинцет
• Защитные очки и перчатки

Если вы работаете с телефоном, у которого разбит экран, в первую очередь следует заклеить его скотчем. Таким образом, вы не пораните себя мелкими осколками.

Несколько полосок скотча следует наклеить непосредственно на дисплей. Закрываем всю поверхность экрана. Благодаря этому действию экран сохранит свою целостность при изъятии из корпуса.

До начала разборки обязательно выключите питание вашего iPhone 5S. Затем следует выкрутить два 3.9-миллиметровых шурупа Pentalobe, которые находятся по бокам от коннектора Lightning. Они отмечены на фото красным цветом.

Используя присоску, вы можете снять экранный модуль. Для этого присоску следует расположить рядом с кнопкой «Домой». Надавите на нее, чтобы она выпустила воздух и прикрепилась к поверхности экрана.

Дисплей iPhone 5S крепится к корпусу несколькими защелками, а к материнской плате – шлейфами. Один из шлейфов расположен непосредственно под кнопкой «Домой». Остальные находятся в верхней части дисплея. Наша задача открыть корпус таким образом, чтобы шлейф под кнопкой «Домой» не порвался, и мы могли аккуратно отсоединить его.

На данном этапе стоит проявить максимальную осторожность. Спешка не уместна. Дело в том, что дисплей iPhone 5S крепится очень прочно, поэтому любое резкое движение или спешка приведет к тому, что вы порвете шлейф.

Когда корпус вскрыт, а дисплей крепится к корпусу лишь при помощи шлейфов, можно снять с экрана присоску.

Следующий шаг – отсоединение нижнего шлейфа. Для этого нужно аккуратно приподнять дисплейный модуль на нужную высоту. Не переусердствуйте. Подняв экран iPhone 5S слишком высоко, вы легко повредите и сам шлейф, и разъем. Идеальной считается высота, при которой шлейф не будет натянут.

Кнопка «Домой» позволяет использовать Touch ID. Повредив шлейф, вы лишитесь такой возможности. Придется обращаться в сервисный центр, где будет произведена полная замена кнопки для полноценного функционирования вашего смартфона.

Скобу с разъема снимайте при помощи пинцета.

Обратите внимание на положение скобы, чтобы правильно установить ее при сборке. Сторона с маленькими зубчиками должна быть направлена вниз аппарата, а сторона с двумя выемками – на аккумулятор.

При помощи пинцета осторожно отсоедините разъем шлейфа на материнской плате. Убедитесь, что соединение действительно разорвано. Дело в том, что разъем на материнке приклеен, поэтому его можно оторвать при неосторожном движении. Однако сам разъем будет по-прежнему соединен с разъемом на шлейфе.

Когда шлейф кнопки «Домой» полностью отсоединен, то телефон легко открывается на 90 градусов. Корпус следует открыть по нижней стороне, не поднимая верхнюю часть.

Итак, мы справились с первым этапом – смогли вскрыть iPhone 5S. В продолжении статьи, которое находится здесь, вы сможете узнать о дальнейших действиях для замены аккумулятора на iPhone 5S.
